Освещение крытого плавательного бассейна КГТУ «Олимп», Казань

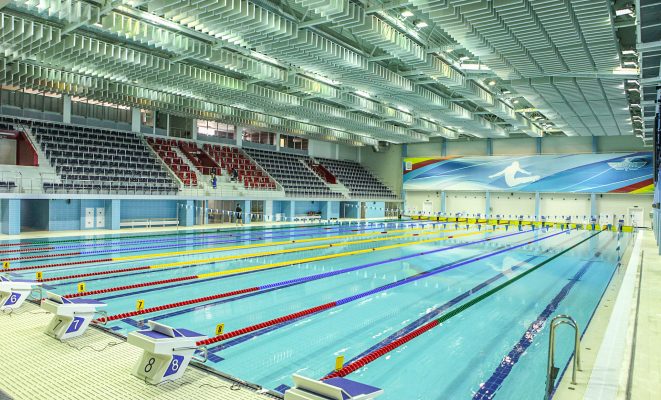

Бассейн КГТУ Олимп

Освещение бассейна КГТУ «Олимп», г.Казань
Проект реализован совместно с ООО «РИСАР», г. Казань.

В 2010 году выполнено спортивное освещение бассейна КГТУ «Олимп» по ул. Чистопольская, г.Казань. В период проведения Универсиады 2013 г, бассейн будет использоваться для соревнований по водному поло.

Компания СТК ГЕЛИОСИТИ выполняла светотехнический проект и поставку осветительных приборов.

Согласно техническому заданию установка выполнена на среднюю вертикальную освещенность 1800 лк в направлении к главной ТВ-камере, что позволяет проводить качественные ТВ-трансляции международных соревнований высшего уровня. Для возможности продолжения соревнований при аварийном отключении электропитания, часть прожекторов спортивного освещения снабжена блоками мгновенного перезажигания лампы (БМП) из горячего состояния.

Режимы включения осветительной установки спортивного освещения

Режим 1. Проведение соревнований с ТВ-трансляциями.
Режим 2. Аварийный при сбое электроснабжения. Продолжение соревнований с ТВ-трансляцией.
Режим 3. Проведение соревнований без ТВ-трансляций.
Режим 4. Проведение тренировок.
Режим 5. Аварийное освещение безопасности на воде.
Предусмотрено также рабочее и аварийное эвакуационное освещение на трибунах.

Применяются осветительные приборы производства итальянской фирмы PIL (SBP). Приборы устанавливаются на 3-х продольных технологических мостках. Расположение мостков было выбрано в процессе светотехнических расчетов, с таким расчетом, чтобы обеспечить необходимую равномерность освещенности в горизонтальной и вертикальной плоскостях, без значительного нацеливания прожекторов — для минимального слепящего действия от прожекторов.

В режимах для соревнований (Режимы 1-3), работают прожектора асимметричного светораспределения серии HORO, специально разработанные для спортивного освещения и имеющие высокий КПД и низкое слепящее действие. Используемая в прожекторе короткодуговая двухцокольная металлогалогенная лампа мощностью 1000 Вт типа HQI-TS 1000W/D/S, обеспечивает отличное качество цветопередачи и возможность использования с блоком мгновенного перезажигания лампы (БМП).

В режиме проведения тренировок, для того чтобы обеспечить хорошую равномерность освещения и минимальное слепящее действие, используются прожектора асимметричного светораспределения серии LEO/A с разрядной металлогалогенной лампой мощностью 400 Вт.

Общие данные по установке спортивного освещения

Кол-во прожекторов серии HORO: 102 шт. (из них 44 шт. с БМП – версия HORO/HR)
Кол-во прожекторов LEO/A: 30 шт.
Общая установленная мощность прожекторов спортивного освещения: 126 кВт.

В режимах аварийного освещения на воде и эвакуационного на трибунах работают прожектора SPIDER 511 под линейные галогенные лампы мощностью 500 и 150 Вт.
В режиме рабочего освещения трибун применяются прожектора 5STARS 1/A45 70 под разрядные металлогалогенные лампы мощностью 70 Вт.
