Архитектурное освещение Павильона № 71 «Атомная энергия» на ВДНХ

Архитектурное освещение Павильона № 71 «Атомная энергия» на ВДНХАрхитектурное освещение Павильона № 71 «Атомная энергия» на ВДНХ

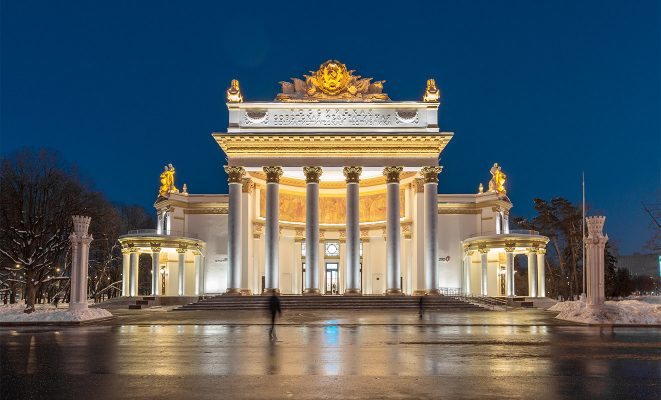

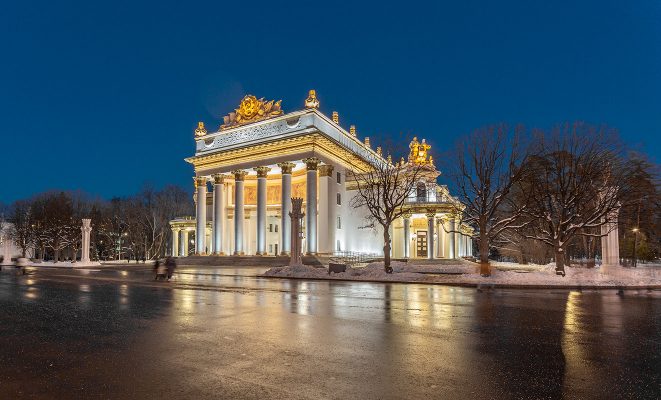

Светотехническая компания «ГЕЛИОСИТИ» реализовала проект фасадного освещения Павильона № 71 «Атомная энергия» на ВДНХ. Помимо проектирования, мы выполнили поставку оборудования IntiLED, авторский надзор и пусконаладочные работы, включая настройку системы управления освещением.

Осветительная установка работает в трех режимах

1. Вечерний режим. Используется наиболее часто. Представляет собой сочетание оттенков белого света на различных элементах фасада здания.
2. Ночной режим. Освещается минимальное количество характерных элементов здания.
3. Праздничный режим. Позволяет заказчику во время праздничных мероприятий использовать всю палитру RGBW цветов освещения, изменять яркость и цвет фасада в режиме реального времени.

Архитектурное освещение Павильона № 71 «Атомная энергия» на ВДНХАрхитектурное освещение Павильона № 71 «Атомная энергия» на ВДНХ

Проектирование архитектурного освещения

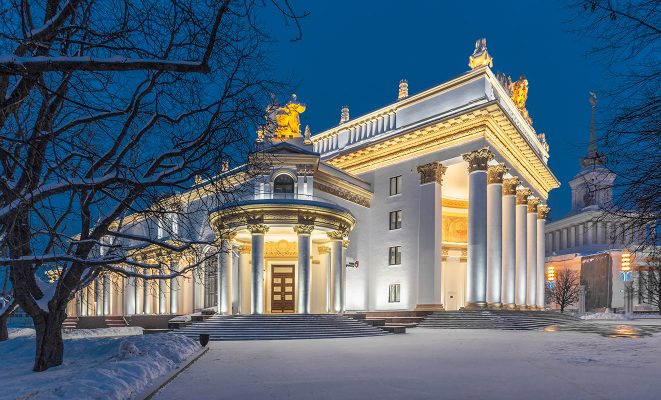

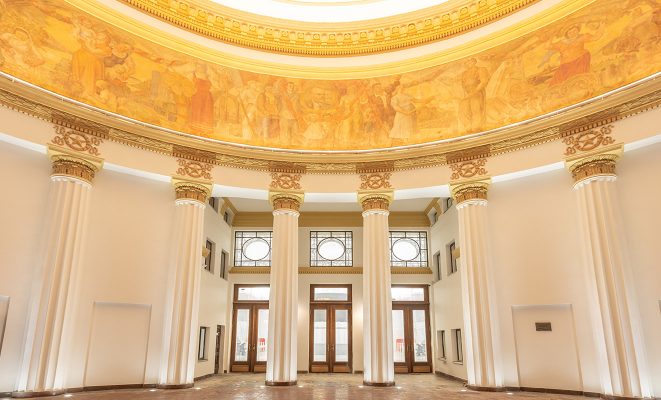

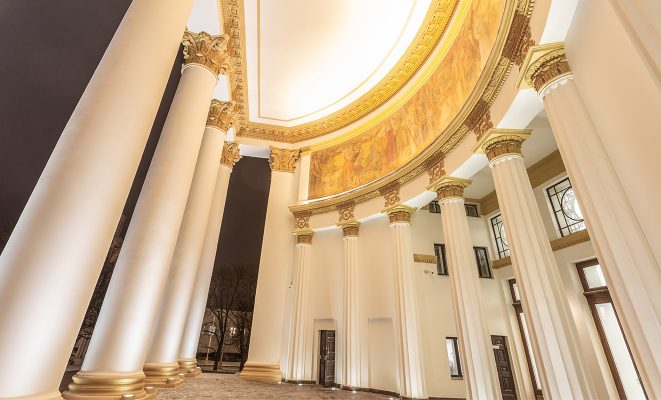

Основной проблемой был выбор цветовой температуры светильников. Необходимо было учесть требования концепции архитектурного освещения территории ВДНХ к преобладающей цветовой температуре фасадов: 4000 К (нейтрально-белый). При этом фасады Павильона №71 сочетают различные фактуры и цвета отделки, включая позолоту на композиции герба со знаменами. Мы стремились добиться максимальной пластики фасадов, применяя различные оттенки белого света, сохраняя нейтрально-белый в качестве основного. Цветовая температура для освещения пространств за колоннами, фресок, скульптур и венчающего карниза основного объема здания подобрана путем смешения тепло-белого и монохроматического янтарного цветов.

Архитектурное освещение Павильона № 71 «Атомная энергия» на ВДНХАрхитектурное освещение Павильона № 71 «Атомная энергия» на ВДНХ

Яркость акцентных элементов растет ступенчато снизу вверх. Средняя яркость локального освещения на нижних уровнях: 10 кд/м2. Композиция с гербом и знаменами над портиком имеет среднюю яркость 45 кд/м2).

Архитектурное освещение Павильона № 71 «Атомная энергия» на ВДНХАрхитектурное освещение Павильона № 71 «Атомная энергия» на ВДНХ

Для установки осветительных приборов выбирались такие места, чтобы исключить их из поля зрения прохожих и посетителей павильона.

Архитектурное освещение Павильона № 71 «Атомная энергия» на ВДНХАрхитектурное освещение Павильона № 71 «Атомная энергия» на ВДНХ

Освещение Павильона №71 выполнено в основном с помощью российского оборудования IntiLED: светильников IntiLINE, IntiSTARK, IntiSLIM и IntiGROUND.

Всего было задействовано 600 светильников общей мощностью 30 кВт. Треть светильников имеют цветовую температуру 4000 К, без поддержки системы управления освещением. Остальные светильники — с управлением цветом либо в палитре RGBW, либо в сочетании нейтрально-белого с янтарным. Управление оттенком белого было предусмотрено для тонкой настройки цвета на месте, в контексте окружающей среды и реальных свойств материалов отреставрированного фасада.

Архитектурное освещение Павильона № 71 «Атомная энергия» на ВДНХ

Система управления освещением

Выполнена по стандартным техническим условиям ГУП «Моссвет». Проектом предусмотрено дистанционное и локальное управление.

Дистанционное управление предусмотрено по GSM-каналу от диспетчерских пунктов ГУП «Моссвет», а также через облачный сервер.

Архитектурное освещение Павильона № 71 «Атомная энергия» на ВДНХ

Локальное управление предусмотрено с помощью ноутбука, либо с помощью переключателей на корпусах контакторов в щите управления освещением. Щит собран на базе центрального контроллера «Кулон Монарх» и контроллеров расширения «Кулон Р». Предусмотрена возможность подключения к счетчику электроэнергии по интерфейсу RS-485 и передачи данных по GSM-каналу в АСКУЭ.

Архитектурное освещение Павильона № 71 «Атомная энергия» на ВДНХ

Управление светильниками осуществляется по протоколу DMX. Система управления позволяет удаленно выполнить диммирование и настраивать цветовые оттенки.

Архитектурное освещение Павильона № 71 «Атомная энергия» на ВДНХ

Реализация

Проект был успешно реализован благодаря слаженным действиям монтажной организации и авторского надзора. Выражаем благодарность заказчику, не заставлявшему отступать от проектных решений. В результате фасадное освещение выполнено в соответствии с изначальной концепцией, качественно и в срок.

Архитектурное освещение Павильона № 71 «Атомная энергия» на ВДНХ
