Объект — завод керамической плитки Ламинам RUS, который находится в Калужской области, Боровский район, Индустриальный парк Ворсино. Компания СТК «ГЕЛИОСИТИ» выполнила проектирование, поставку светотехнических изделий и доработку аварийных модификаций прожекторов.

Освещение завода керамических плит LaminamRus, Калужская область, индустриальный парк Ворсино

Выполненные светотехнические нормы

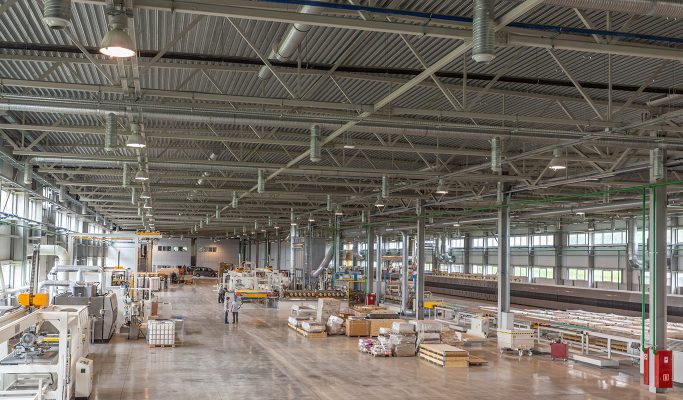

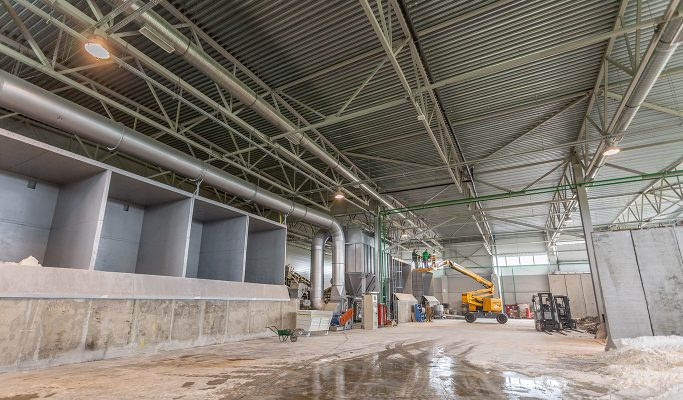

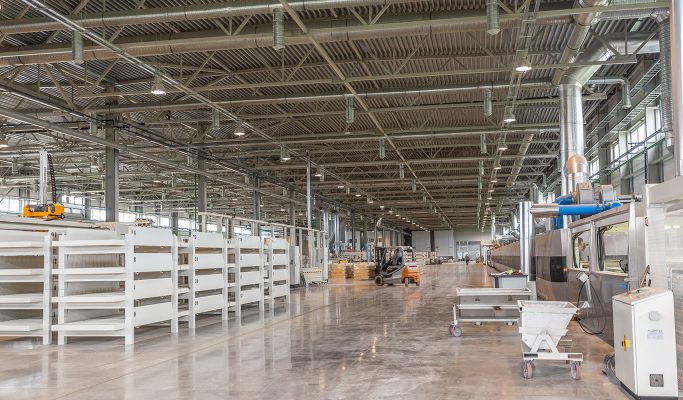

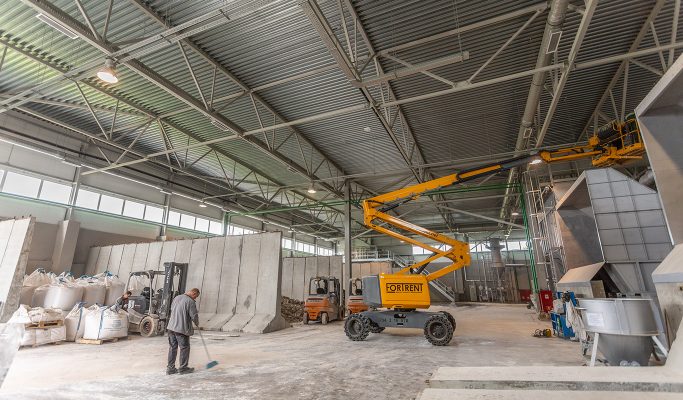

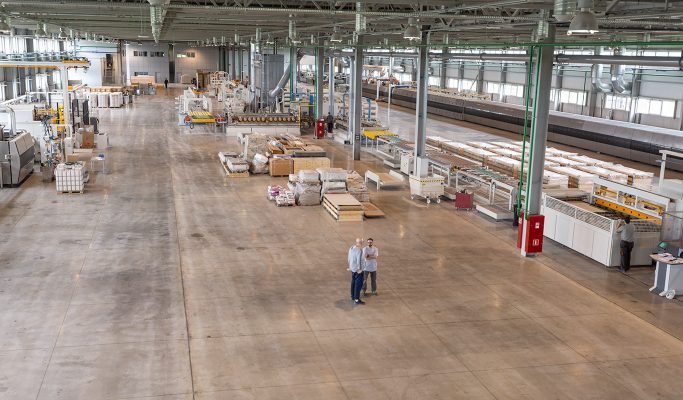

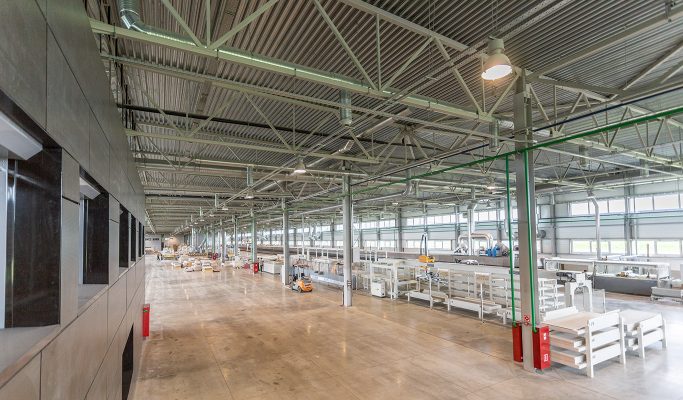

Объект — производственный цех 200х50 метров. Высота подвеса светоточек примерно 10 метров.
На объекте требовалось:
— рабочий режим, Еср = 200 лк;
— аварийный режим, Еср = 5% от Еср от рабочего режима;
— коэффициент запаса = 1,4;
— цветовая температура = 4000 К;
— общий индекс цветопередачи Ra > 70.

Освещение завода керамических плит LaminamRus, Калужская область, индустриальный парк Ворсино

Процесс реализации

Объект поступил в работу в СТК «ГЕЛИСОИТИ» в 2013 году через партнера — калужский филиал компании Русский Свет. Совместно с ними было организовано несколько поездок к заказчику, обсуждали проектные решения, а также изучали проектную документацию, плотно взаимодействовали с местным проектировщиком по электрике.

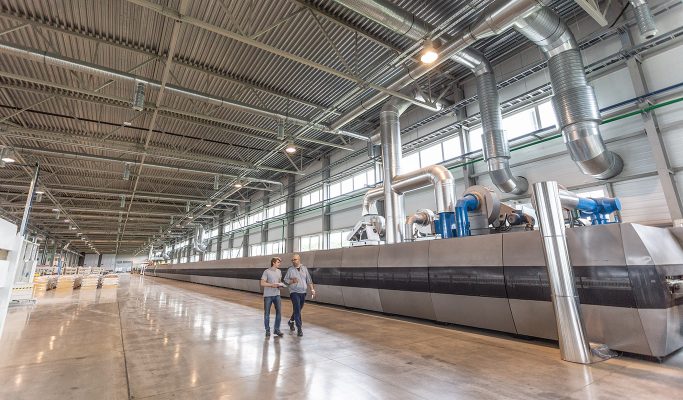

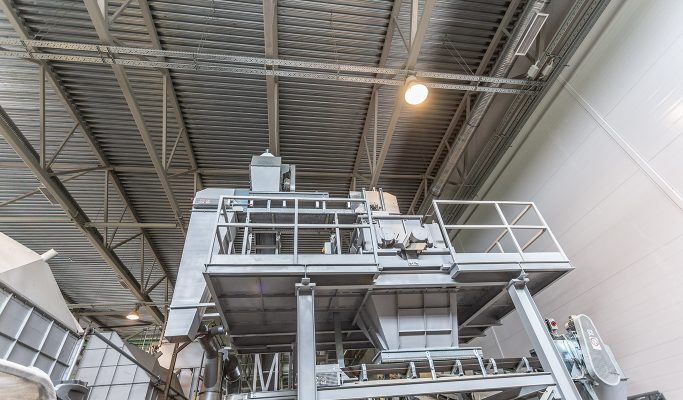

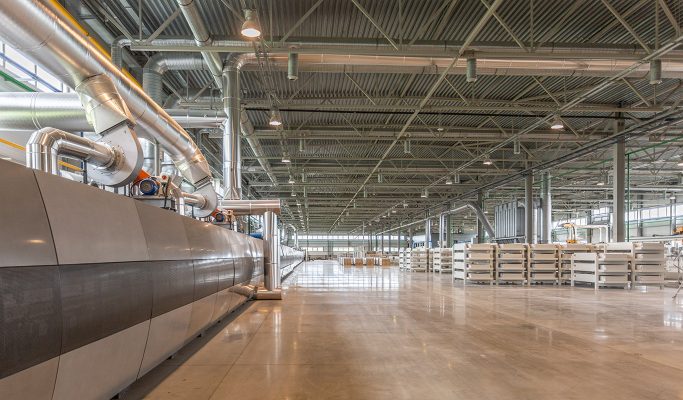

Задача была относительно простой и типовой: требовалось осветить производственные помещения в строящемся здании. Однако, была особенность: после окончания строительства, в помещении планировалось разместить печи конвейерного типа. Какая будет температура под потолком в будущем — никто не знал, но исходили из того, что она будет точно выше 60 °C. Этот пункт ТЗ сразу отсеял все варианты светильников на светодиодах и на помощь пришла старая добрая газоразрядная классика. Выбор пал на металлогалогенные BOX LAMA Q мощностью 400 Вт с корпусом из алюминия.

Освещение завода керамических плит LaminamRus, Калужская область, индустриальный парк Ворсино

Всего потребовалось 125 светильников, из которых 50 — для аварийного освещения. И в этом заключалась главная особенность объекта: у него была нестандартная система аварийного освещения. В целях экономии, чтобы сократить количество светоточек аварийного освещения (количество подключений), компания СТК «ГЕЛИОСИТИ» предложила клиенту модификацию светильника BOX LAMA со встроенной галогенной лампой.

Освещение завода керамических плит LaminamRus, Калужская область, индустриальный парк Ворсино

Однако, в процессе реализации проекта, у клиента сменился проектировщик по электрике, который внес изменения в схему аварийного освещения без согласования с СТК «ГЕЛИОСИТИ». Кроме того, заказчик сам выбрал требуемую модификацию прожектора в аварийном исполнении. Все это в совокупности привело к тому, что заказанные аварийные светильники оказались не приспособлены к их системе питания аварийного освещения.

Освещение завода керамических плит LaminamRus, Калужская область, индустриальный парк Ворсино

Не смотря на все сложности, сотрудники компании СТК «ГЕЛИОСИТИ» за один день смогли модифицировать электрическую схему внутри 50 светильников, установить дополнительный сальник для ввода питания линии аварийного питания и выполнить перекоммутацию.

Освещение завода керамических плит LaminamRus, Калужская область, индустриальный парк Ворсино

Система аварийного освещения

К светильнику подходят две линии питания. В случае пропадания питания на рабочей линии – подается питание на аварийную. В светильниках установлены металлогалогенные лампы и любое, даже кратковременное отключение питания может привести к отключению общего освещения. Именно в этот момент от резервной линии в аварийных светильниках автоматически включаются галогенные лампы мощностью 100 Вт, которые обеспечивают на расчетной поверхности 5% от требуемой освещенности.

При возобновлении подачи питания на рабочую линию, газоразрядная лампа перезажигается, специальный модуль внутри светильника анализирует потребляемый ток и как только он «понимает», что МГЛ разгорелась, он автоматически отключает галогенную лампу.
